ApplicationNote 147

H⁺Y型分子筛(SiO₂/Al₂O₃:80/1)的酸性位表征:

AutoChem的脉冲化学吸附和TPD应用

前言

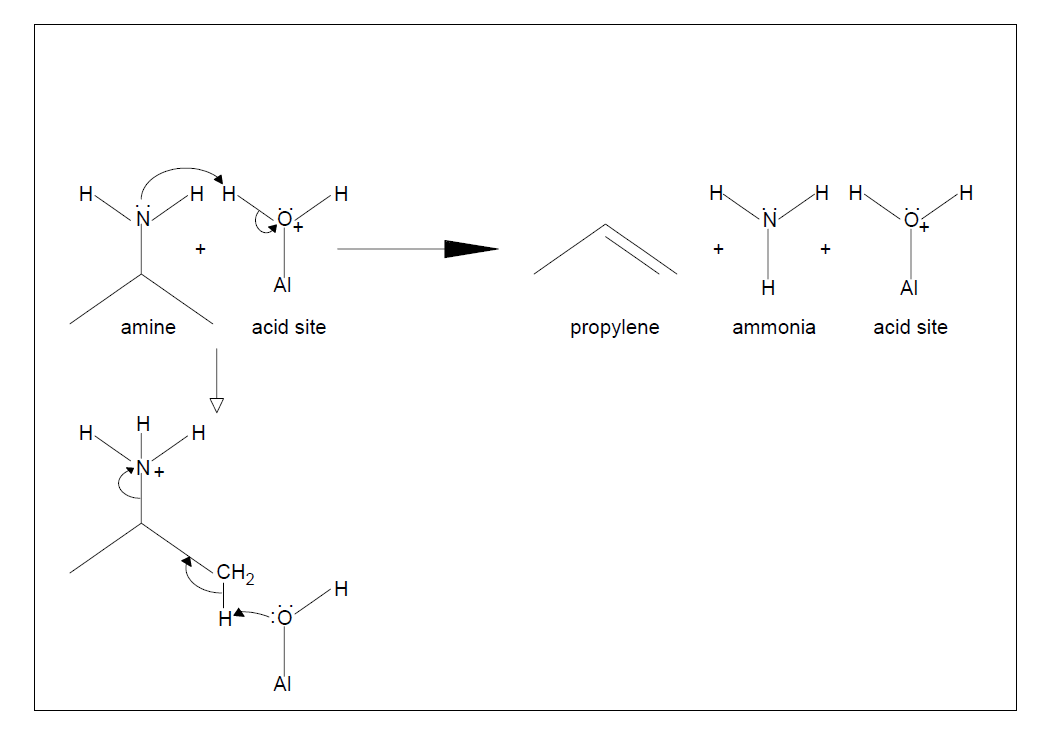

图1.胺与酸位点反应，通过类似霍夫曼消除反应分解成丙烯和氨

实验部分：

材料

本文中使用的分子筛为H⁺Y(SiO₂/Al₂O₃:80/1)。分别以异丙胺（>99.5％GC）和丙胺（>99.0％GC）作为试剂。丙烯（>99％）也用于校正。

制备

Y型分子筛可以带有不同的阳离子，包括NH₄⁺和H⁺。这些阳离子可通过升温转变为H⁺。样品首先在惰气气氛中以10℃/min的速率加热至500℃进行活化，然后降温至分析温度200℃。

分析

Y型分子筛活化后即进行脉冲化学吸附。在此步骤中，采用惰性气体氦气，通过流经一个5cm³的loop环向样品中注入10次丙胺蒸汽，以确保样品吸附饱和。分析的最后一步是程序升温脱附（TPD）。在这一步中，质谱仪开始扫描检测产物丙烯信号。数据是在200°C到500°C的程序升温期间采集得到。

结果分析：

数据

为了获得定量数据，质谱仪必须通过采用高精度注射器刺穿垫圈注入已知体积V_cal的待检测气体（丙烯）来进行校准。质谱仪信号的峰面积可以通过AutoChem峰值编辑软件得到。为了增加校正精度，可以进行多次注射直至峰面积相似为止。然后可以对这些峰面积取平均值，以给出实际气体体积与质谱仪峰面积之间的转换系数V_cal/A_cal，从而计算出分子筛的酸度。图2为此过程的示例。

图3.AutoChem的热导率数据

此外，图3和图4表明，热导检测方法可检测到化学吸附中残留的胺和氨，而质谱仪检测则已区分出丙烯信号，从而可以计算酸位点的浓度。对图4中丙烯信号积分后可得峰面积A_pms，酸位点浓度N_as可通过下式进行计算：

以下是由图4中数据得到的计算值，浓度值的单位为酸位微摩尔/每克分子筛。
